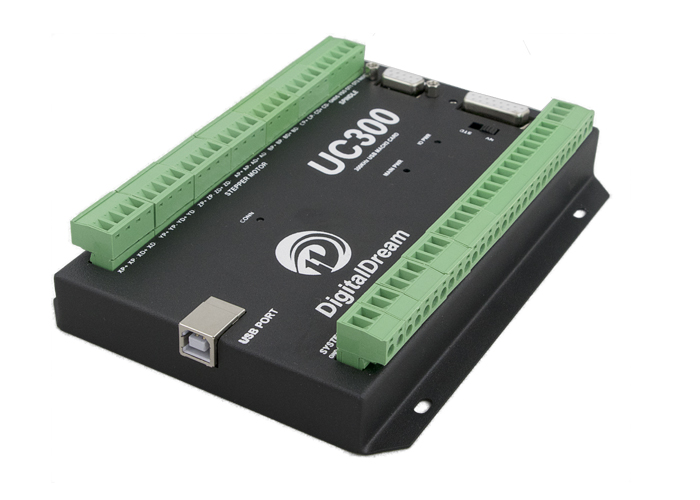

UC300是一款基于MACH3软件的3-6轴高性能运动控制办卡。众联拓数控公司历时四年时间研究开发和调试,最终升级到此版本,性能稳定,控制精度高,抗干扰能力强。UC300最高输出脉冲为300Khz,脉冲宽度可调,采用差分接法可接标准的步进和伺服电机驱动;UC300通过标准USB接口连接电脑实现与MACH3软件通讯,操作简单可靠,但建议用屏蔽线来连接,以减少干扰几率。
UC300支持本公司研发的专用MACH3软件的MPG手轮,并且也支持市场上标准的电子手轮。
UC300数控系统采用ARM设计架构,ARM完成包括通信、代码解析、底层算法与控制脉冲生成部分。设计合理,控制可靠,操作方便。

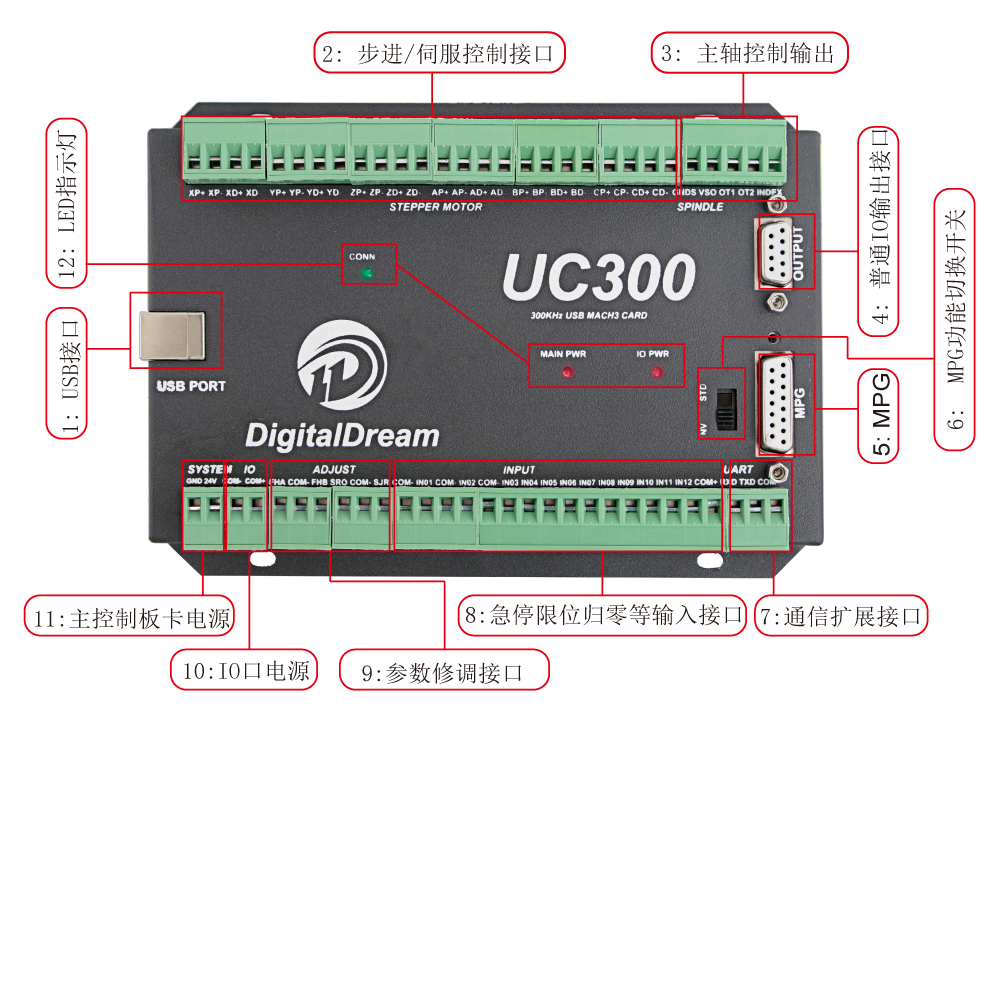

本说明书介绍了UC300的操作方法、与机床连接和操作规程。通过大量的简单易懂的图示和实例,使用户能更快地学会使用UC300控制卡。
以下是产品的性能参数:
1) 支持3-6通道步进/伺服电机控制(X/Y/Z/A/B/C),单通道最高300KHz控制脉冲输出;
2)通过USB连接到电脑与MACH3软件通讯;
3) 主控设备电源输入为 24VDC,电流容量要求不低于1A;
4) IO 口电源输入为 24VDC ,电流容量要求不低于1A;
5) 控制器系统内部提供电压24VDC和不低于1A的电流给所有的IO口,所有IO口不需要再配置外部电源,比如连接继电器之类;
6) 12路光电隔离数字输入接口,10 路光电隔离数字输入接口;
7) 1路0-10V主轴调速模拟量输出接口(可修改成PWM输出);
8) ARM 主控芯片;
9) 配备手脉接口,支持本公司的数显手脉,同时也支持市场上标准的通用手脉。

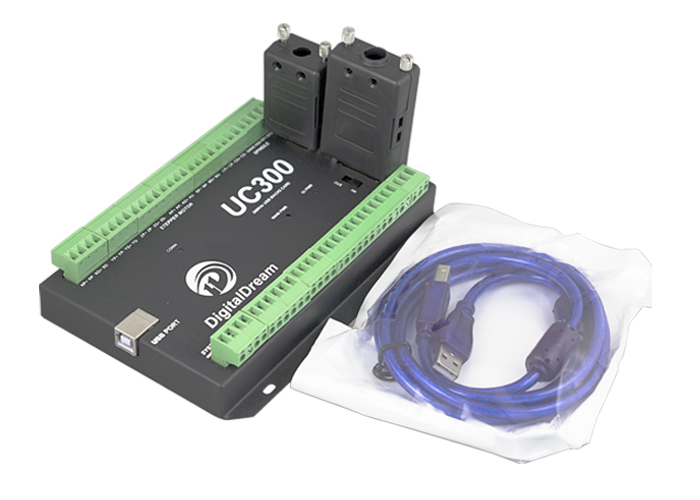

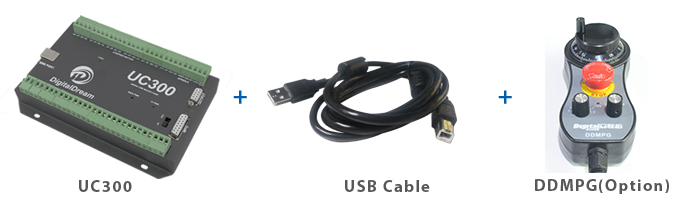

配件:除了控制器以外,我们还配备1跟1.5米的USB接线供客户使用。
